Чем отличается вертикальный челнок от горизонтального

20.03.2024
Время прочтения : 7 минут
301

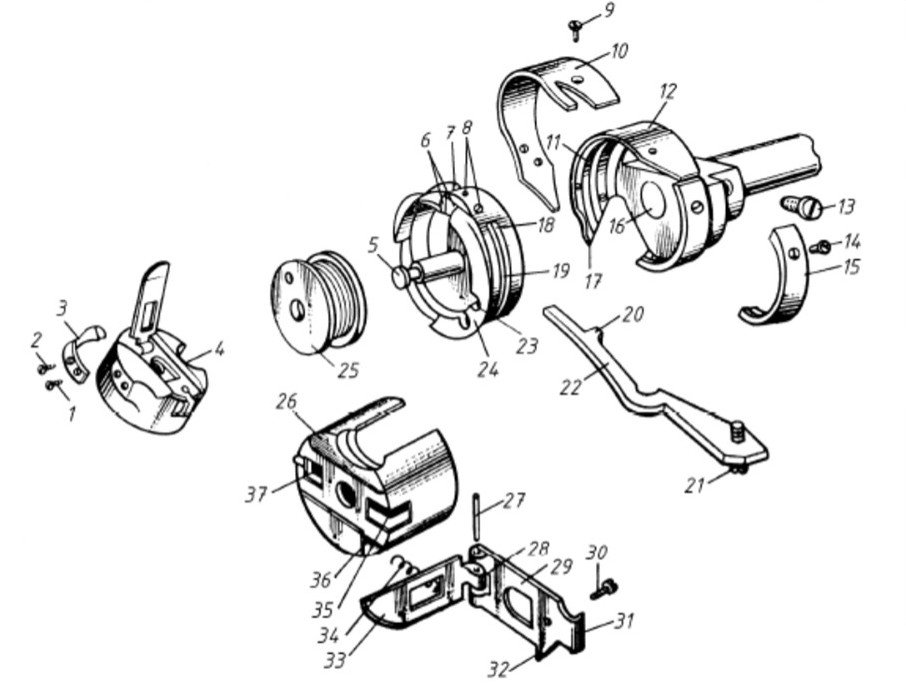

Перед тем, как перейти к разбору вопроса, чем отличается вертикальный челнок от горизонтального, нужно обозначить разницу между понятиями «челнок» и «челночный механизм». Последний в себя включает сам челнок, каретку, толкатель челнока, стопорное кольцо и шпульный колпачок. Челнок же (также его называют сеткой челнока или «грайфером») - это деталь челночного механизма, которая ответственна за то, чтобы забрать петлю верхней нити и переплести ее с нижней, образовав стежок. Т.е. говоря о вертикальном и горизонтальном челноках, на самом деле мы имеем в виду челночный механизм в целом. Есть несколько видов челноков, а мы рассмотрим самые популярные из них.

Содержание:



Вертикальный челнок

Представлен двумя разновидностями:

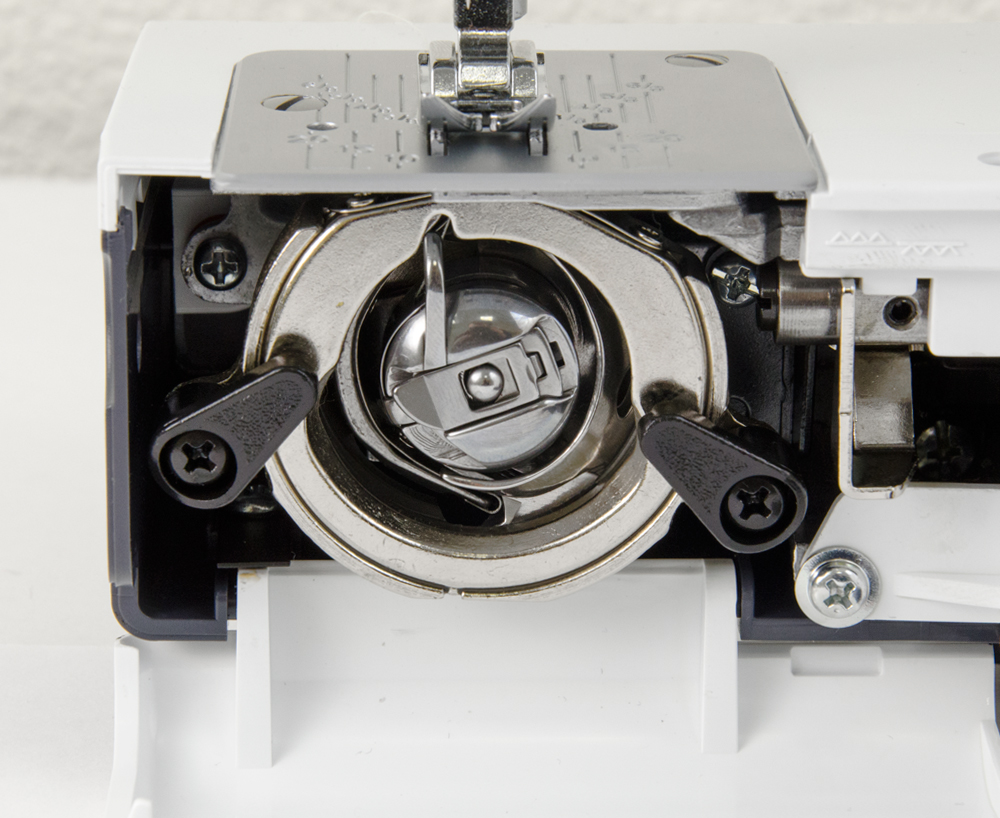

1) Самый популярный челночный механизм - вертикальный качающийся челночный механизм (также его называют маятниковым или классическим). Этот челнок широко используется в бюджетных электромеханических швейных машинах и машинах Бернина 3-й серии.

Главный плюс такого механизма в том, что вертикальный челночный механизм более удобен в настройке, а его составляющие стандартизированы по своему строению и размерам, поэтому легко заменимы вне зависимости от модели швейной машины, что упрощает процесс ремонта.

Главный же минус – в необходимости ухода: детали нужно регулярно смазывать маслом, которое следует тщательно вытирать, чтобы не запачкать ткань. Кроме того, ширина строчки в машинах с вертикальным челноком – не более 5,5 мм.

https://static.tildacdn.com/tild3864-3938-4335-a234-353537376565/b33_04.jpg

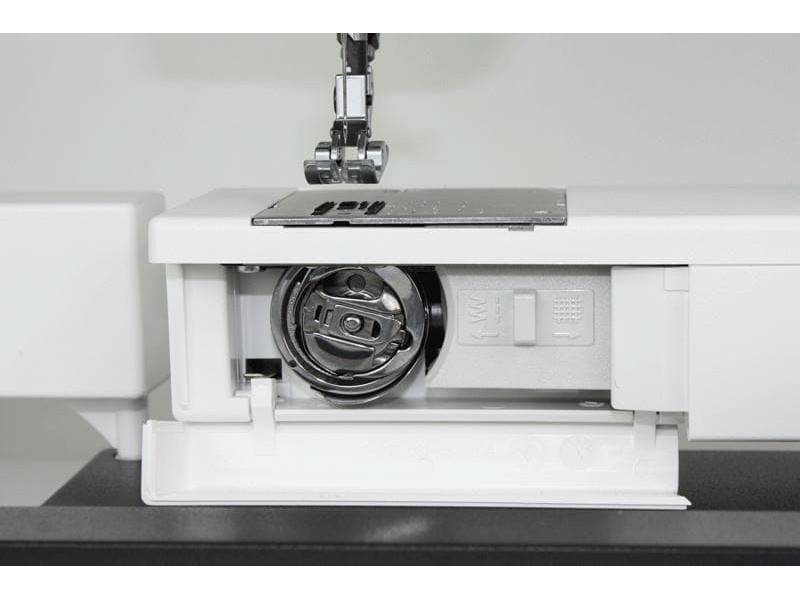

2) Ротационный вертикальный челночный механизм (он же - «вертикальный челнок двойного обегания») встречается редко, в основном в промышленных швейных машинах швейных. Такой челнок обладает высокой надежностью, обеспечивает хорошее качество строчки. В машинах практически отсутствует вибрация и вероятность запутывания нижней нити. Один из важных недостатков - это челночное устройство нельзя самостоятельно достать, почистить и обслужить. Это можно сделать только в сервисном центре с помощью спец оборудования.https://hobbyndom.ru/wp-content/uploads/9/f/1/9f1188aa47d02ddac02261b33c414d22.jpeg

Горизонтальный челнок

Ротационный горизонтальный челночный механизм является самым распространенным в современных швейных машинах. Чаще всего используется в электронных швейных машинах.

С таким механизмом удобнее заправлять нижнюю нить, он работает тише и позволяет работать с более высокой скоростью.

https://i.gyazo.com/1bd0be54f4d59991ff1d05bceba8135b.png

Плюсы и минусы каждого вида

Понять, в чем же разница между челноками, помогает разбор достоинств и недостатков каждого вида на практике.

Вертикальный челнок

Достоинства вертикального качающегося челночного механизма:

  • выносливый, т.к. выполнен из металла;
  • дешевле в ремонте;
  • удобен в настройке натяжения нижней нити, т.к. имеет прямой доступ к винту регулировки;
  • работает с большим диапазоном толщины нитей;
  • позволяет использовать нить-резинку.

Недостатки:

  • наличие ощутимой вибрации, которая не позволяет повысить скорость машины более 850 стежков в минуту. Это происходит, т.к. вертикальный челнок работает по принципу маятника;
  • возможен пропуск стежка при резком изменении скорости, т.к. челнок имеет технический люфт в каретке;
  • для замены нижней нити нужно снять консоль, открыть крышку отсека челнока, достать шпульный колпачок и только после этого изъять шпульку;
  • необходимость регулярной смазки челночного механизма, что требует времени и аккуратности, чтобы не допустить попадания масла в дальнейшем на ткань;
  • необходимость частой чистки механизма, который не защищен от текстильного мусора.

Горизонтальный челнок

Плюсы:

  • позволяет получить увеличенные параметры ширины строчки до 7мм (у вертикального максимум - 5,5 мм);
  • удобен в заправке нижней нити;

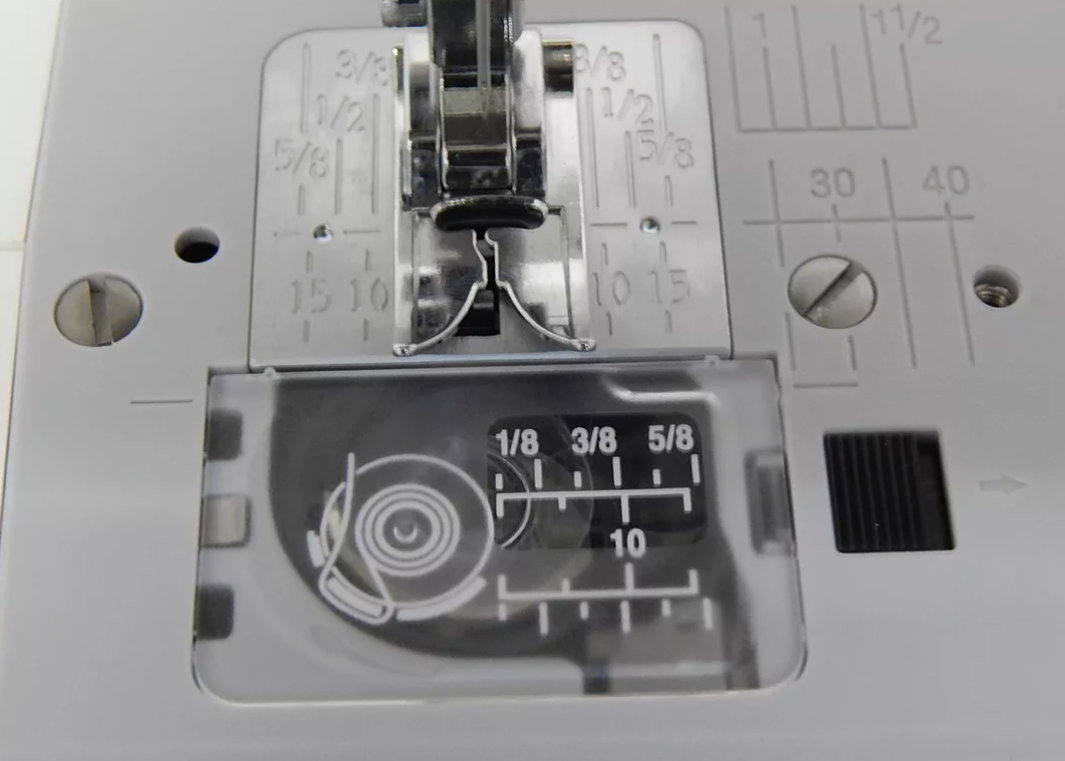

  • благодаря прозрачному окошку, которым оснащены машины с горизонтальным челноком, вы можете легко контролировать остаток нити и вовремя ее заменить;
  • тише в работе;
  • не создает вибрации и позволяет шить с высокой скоростью;
  • позволяет шить в лучшем качестве такие материалы как трикотаж, бифлекс, стрейч и другие эластичные полотна, благодаря стабильной, жесткой конструкции.

Минусы:

  • более сложен в ремонте;
  • при не правильном вложении шпуледержателя его можно повредить;
  • неудобно регулировать натяжение нижней нити, т.к. чтобы добраться до регулировочного винта в большинстве машин нужно будет откручивать игольную пластину (однако, есть и модели машин, где производитель позаботился о том, чтобы добавить регулировочное отверстие);
  • на очень тонких тканях ротационные движения челнока дают едва заметную «ёлочку» в стежках (это исправляется подбором правильной по толщине иглой и нитью).

https://i.gyazo.com/11ffc073ba6ebf03420641bdb7362968.png

Как теперь мы понимаем, отличие вертикального и горизонтального челноков не просто в строении механизма и особенностях его работы, а в преимуществах, которые обеспечивает каждый из видов челнока. Вертикальный челночный механизм просто в обслуживании и ремонте, но требует регулярного ухода. Горизонтальный челнок тише и быстрее в работе, позволяет получать более длинный стежок. Каждый челнок имеет и свои недостатки, но позволяет решить большинство задач. Выбор – за вами!
